产品名称：QDX3-DN1000蝶阀手动蜗轮箱
产品标签：手动蝶阀蜗轮箱,手动蝶阀蜗轮头,手动蝶阀减速机,风门蜗轮头
更新时间：2021/9/28 11:14:17
上一个产品： QDX3-DN900蝶阀手动执行器
下一个产品：MY-3-1S双级蜗轮箱
电子样本： 无
产品详情

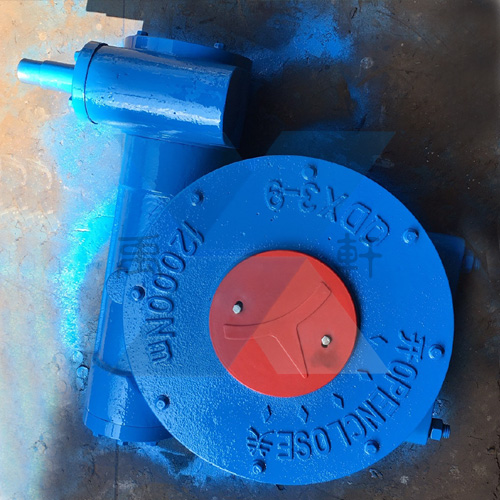

上海禹轩生产的QDX3-DN1000蝶阀手动蜗轮箱,S系列多部分回转型阀门手动装置是一种90°回转型阀门驱动装置,手动蝶阀蜗轮箱,手动蝶阀蜗轮头,手动蝶阀减速机,风门蜗轮头适用于大规格的球阀、蝶阀、旋塞阀等类阀门。通常增设一级蜗轮减速机构，组合成双级传动，又称二级传动，增加力矩和速比,以减少手动操作力。阀门手动装置特殊型可输出360°多回转型。产品共有12个型号-QDX3-S4,QDX3-S5,QDX3-S6,QDX3-S7,QDX3-S8,QDX3-S9,QDX3-S1O,QDX3-S11,QDX3-S12,QDX3-S13,QDX3-S13D,QDX3-S14,蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。
QDX3蝶阀手动蜗轮箱结构特点
1蜗轮箱装有限位螺钉可在全开OPEN或全 CLOS闭两个位置上调整。
2蜗轮副自锁,操作简单。
3开关指示牌直接在蜗轮上连接,指示准确直观。
4可根据用户需要,附有结合子,制成不同的孔径、孔型,适应性强,互换性强。产品出厂时装有专用润滑脂,外壳密封防水。检验蜗轮箱的真实性,一定要求阀门的生产企业提供真实、准确的检验报告
QDX3蝶阀手动蜗轮箱检验过程
①原材料的检验一原铁中CSLMn,PS等的成分含量以及焦炭的质量等
④铸件的检验金相试验,延伸率试验,强度试验等
④密封试验一双面泵压试验及多次开关试
QDX3蝶阀手动蜗轮箱产品应用
QDX3-S系列多部分回转型阀门手动装置是一款主要用于阀门驱动开关的一种驱动装置，起到连接传动的作用，箱体壳采用灰铸铁、球墨铸铁、铸钢、不锈钢材料,外观美观大方,体积小重量轻,设计合理输出转矩大,省力轻便。常用于阀门驱动，减速机驱动,风门驱动,闸门驱动,蝶阀，球阀，旋塞阀驱动等。上海禹轩生产的阀门手动装置具有耐磨，耐用，不卡等优的特点，欢迎来人到工厂实地考察选用。公司除了生产不锈钢蜗轮箱单级蜗轮箱、电动蜗轮箱、管网蜗轮箱、双级蜗轮箱、双级电动蜗轮箱、分离式蜗轮箱、出口型蜗轮箱、信号蜗轮箱、BA伞齿轮等类型的驱动装置，公司还生产工业阀门全系列。
QDX3蝶阀手动蜗轮箱结构连接尺寸
技术数据 型号 3 4 5 6 7 8 9 10 11 12 13 14 速比 399:1 409:1 513:1 450:1 550:1 500:1 600:1 1580:1 1950:1 2350:1 2650:1 2650:1 输入力矩Nm 78 98 112 122 133 156 156 156 195 195 195 250 输出力矩Nm 2334 3006 4309 4000 5480 5850 7020 18500 28500 34500 39000 50000 旋转行程 90° 90° 90° 90° 90° 90° 90° 90° 90° 90° 90° 90° 限位调整 ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° 连接尺寸 连接法兰φ 125 150 175 210 260 300 350 415 475 560 650 800 连接孔中心φ 102 125 140 165 200 254 298 356 406 483 590 720 法兰凹面φ 70×3 85×3 100×4 130×5 160×5 200×5 230×5 260×5 300×8 370×8 490×8 600×8 孔径：孔数 M10×4 M12×4 M16×4 M20×4 M16×4 M16×8 M20×8 M20×10 M20×12 M22×12 M27×12 M30×12 轴孔直径mm 24 30 36 40 40 60 80 90 110 130 160 200 平键尺寸×条数×位置 8×1 10×1 12×1 12×2× 16×2× 18×2× 22×2× 28×2× 28×2× 32×2× 32×2× 36×2× 安装高度 62 68 75 105 110 120 120 150 180 195 205 250 手轮直径φ 240 180 320 350 400 500 500 500 600 600 600 600 阀门参配 蝶阀参配DN 125-150 200-250 300-350 400-450 500-500 700 800 900-1000 1100-1200 1400-1600 1800-2000 2400 球阀门参配DN 80 100 150 200 250-300 350 400 500 600 800 1000 1200 外形尺寸 型号 位置 A B C D E F G H h 2-b N-M深 d φ 重量kg QDX3-S6 470 500 320 250 290 170 170 125 105 10 4-M20 45 320 451 QDX3-S7 515 525 340 290 300 200 190 140 110 15 8-M16 50 350 58 QDX3-S8 550 590 360 335 350 260 220 170 125 18 8-M16 75 400 90 QDX3-S9 630 710 435 400 400 285 350 210 130 22 8-M20 80 500 116 QDX3-S10 820 790 580 415 425 356 310 230 140 28 12-M20 90 500 195 QDX3-S11 850 940 560 475 450 406 350 280 165 28 18-M20 110 500 300 QDX3-S12 1030 483 330 195 32 18-M22 130 500 600 QDX3-S13 1150 590 400 205 32 18-M27 160 500 1000 QDX3-S14 1520 720 450 250 36 18-M30 200 600 2000
90°
90°
90°
90°
90°
90°
90°
90°
90°
L
32
28
40
45
40
40
50
50
50
