WQT-5D-40D部分回转型阀门电动蜗轮箱

产品名称:WQT-5D-40D部分回转型阀门电动蜗轮箱

产品标签:YFQ-8D-13D部分回转型阀门电动装置,20D-30D出口型电动蜗轮头

更新时间:2021/9/25 21:15:24

上一个产品: WQT-540-SD部分回转型阀门电动装置

下一个产品:没有资料

点击这里给我发消息点击这里给我发消息

电子样本:



产品详情

       WQT-5D-40D部分回转型阀门电动蜗轮箱是一款90°(±5°可调)部分回转手动駆动装倒.适用于球阀.蝶阀、旋塞阀等类型阀门.箱体采用球墨铸铁,铸钢,样式新颖.外型美观.法兰全部采用ISO 5211国际标准,与阀门配套更加方便,环境温度:-20.C到+120.C(-4°F+248°F)。

  WQT-5D-40D部分回转型阀门电动蜗轮箱产品为新设计二级蜗轮蜗杆传动装置.蜗杆两端为轴承结构,出口蜗轮箱产品除具有普通二级传动装置优点外,效率更加提高,适用于90度回转的球阀,调节阀,蝶阀的控制。阀门蜗轮头主要是一种通过对阀门阀杆进行控制从而启闭阀门的装置。其实这种蜗轮箱设备能够提供比较精确的连接杆调控,能够让阀门在一定的程度上进行运动起到在管道中调节介质的效果。而说到这种涡轮装置其实也算是阀门驱动器,在一般的管道阀门中这种装置都是采用蜗轮蜗杆传动,蜗轮副自锁,使用圆锥滚子承轴,涡轮传动更加灵活,效率高。

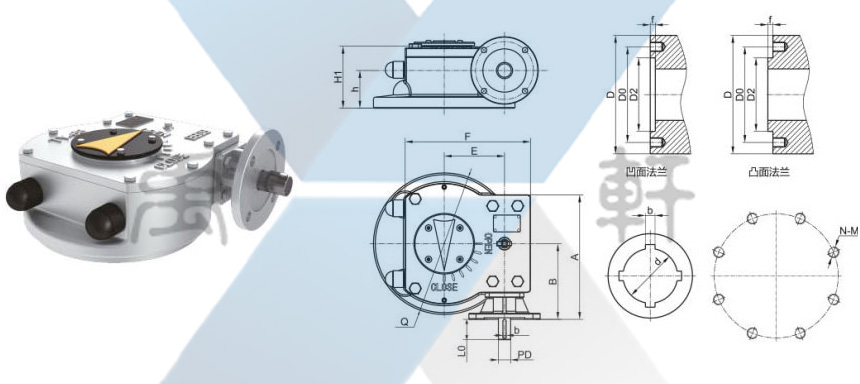

     WQT部分回转型阀门电动装置连接尺寸图

          WQT部分回转型阀门电动装置技术参数与连接尺寸

型号

 YFQ-5-D

YFQ-8-D

YFQ-13-D

YFQ-20-D

YFQ-30-D

YFQ-40-D

技术参数

速比

24:1

36:1

41:1

47:1

51:1

68:1

输出力矩Nm

500

800

1300

2000

3000

4000

蝶阀DN

125

150

200

300

350

400

球阀DN

80

100

150

200

250

300

连接尺寸

法兰号

F07 F10

F10 F12

F12 F14 F16

F12 F14 F16

F14 F16 F20

F16 F20 F25

法兰外圆(D)

90 125

125 150

150 175 210

150 175 210

175 210 250

210 250 300

D0

70 102

102 125

125 140 165

125 140 165

140 165 205

165 205 254

连接孔中心      N-M

4xM8 4xM10

4xM10 4»M12

4xM12 4xM16 4xM20

4«M12 4«M16 4xM20

4xM16 4xM20 8«M16

4xM20 8xM16 8«M16

                -DP

-12 -15

-15 -18

-18 -24 -30

-18 -24 -30

•24 -30 -24

-30 -24 -24

凹凸可选(D2)

55 70

70 85

85 100 130

85 100 130

100 130 140

130 140 200

凹凸高度1 (11)

3 3

3 3

4 5(3)

3(2.5) 4(3) 5

4(3) 5 5

5 5 5

最大轴孔

28

35

45

50

65

70

安装高度

68

81

90

96

100

101

电装连接轴            PDxb

L0

20x6

45

20x6

45

20x6

45

20x6

45

30x8

50

30x8

50

外形尺寸

A

189

215

215

215

270

255

B

144

143

143

143

170

160

E

44.5

61.5

80.5

89.5

114

126

F

116

138

179

185

249

260

H1

61

73

82

89

100

99

h

34

41

M

54

57

59

Q

91

121

160

178

235

245

蜗轮箱与电装组合参数

电装参数     力矩

转速

接盘

60

80

108

150

200

200

24

24

24

24

24

24

F10

F10/Z10

F10/Z10

F1(VZ20

F14/Z20

F14/Z20

蜗轮参数  输出力矩

开阀时间

430

800

1350

2000

3000

4000

15

22.5

25.6

29.3

31.8

42.5
