产品名称：WQT-540-SD部分回转型阀门电动装置
产品标签：阀门电动蜗轮箱,阀门电动执行器,阀门电动减速机,出口型电动蜗轮头
更新时间：2021/9/25 20:58:14
上一个产品： WQT-900S~1500S阀门手动装置
下一个产品：WQT-5D-40D部分回转型阀门电动蜗轮箱
电子样本： 无
产品详情
WQT-540-SD部分回转型阀门电动装置产品为新设计二级蜗轮蜗杆传动装置.蜗杆两端为轴承结构，出口蜗轮箱产品除具有普通二级传动装置优点外,效率更加提高，适用于90度回转的球阀,调节阀,蝶阀的控制。阀门蜗轮头主要是一种通过对阀门阀杆进行控制从而启闭阀门的装置。其实这种蜗轮箱设备能够提供比较精确的连接杆调控，能够让阀门在一定的程度上进行运动起到在管道中调节介质的效果。而说到这种涡轮装置其实也算是阀门驱动器，在一般的管道阀门中这种装置都是采用蜗轮蜗杆传动，蜗轮副自锁，使用圆锥滚子承轴，涡轮传动更加灵活，效率高。

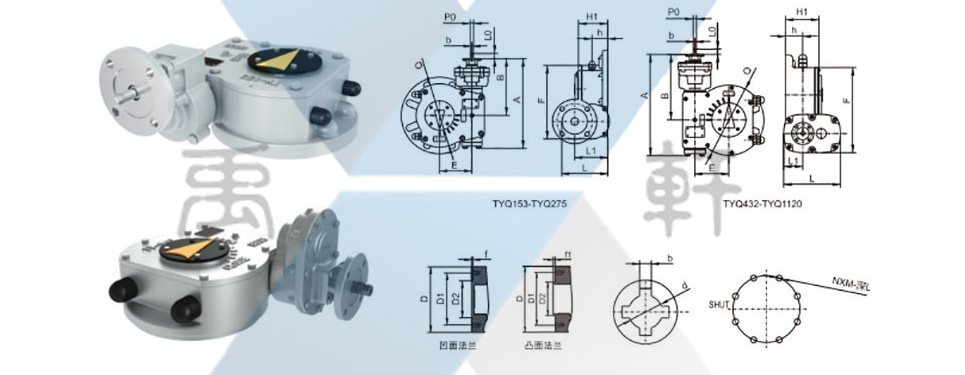

WQT部分回转型阀门电动装置连接尺寸图
WQT部分回转型阀门电动装置技术参数与连接尺寸
型号Model
YFQ-153-SD
YFQ-200-SD
YFQ-275-SD
YFQ-432-SD
YFQ-540-SD
YFQ-664-SD
YFQ-1120-SD
技 术 参 数 Technial-parameters
速比Ratio
153:1
200:1
275:1
432:1
540:1
664:1
1120:1
输出力矩Output-torque Nm
4500
7000
9000
13500
21000
30000
42000
蝶阀Butterfly valve DN
500
700-800
900-1100
1100-1200
1200-1300
1400-1600
1700-1800
球阀B all-valve DN
400
500
450
500
600
700-800
900-1000
连 接 尺 寸 Connection-size
法兰号FLANGE
F16
F20
F16
F20
F25
F25
F30
F25
F30
F25
F30
F30
F35
F40
F35
F40
F48
法兰外圆(D)
210
250
210
250
300
300
350
300
350
300
350
350
415
475
415
475
560
连接孔中心
PCD D0
130
200
130
200
254
254
298
254
298
254
298
298
356
406
356
406
483
N-M-DP(深)
4×M20
308×M16
-244×M20
308×M16
-248×M16
-248×M16
-248×M20
-308×M16
-248×M20
-308×M16
-248×M20
-308×M20
-308XM30-45
8XM36-54
8XM30-45
8XM36-54
12-M36-54
凹凸可选 (D2)
130
160
130
160
200
200
230
200
230
200
230
230
260
300
260
300
370
凹凸高度
f
5
5
5
5
5
5
5
5
5
5
5
5
5
8
5
8
8
最大轴孔 Max stem Dia ø
65
75
95
105
115
140
175
安装高度Install-height
100
125
146
155
158
190
205
外 型 尺 寸 APPearance=size
A
358
341
465
505
527
645
710
B
258
251
307
350
377
425
460
E
115
126
138
163
181
230
287
F
249
289
335
375
415
498
610
H1
105
117
137
150
153
195
210
h
57
61
69
85
85
113
107
L
143.5
190
209
255
285
315
367
L1
113
128.5
159
88
97
107
135
Q
235
248
300
350
380
475
590
