产品名称：WQT-5-40部分回转型阀门手动装置
产品标签：8型部分回转型阀门手动装置,14型出口蜗轮箱,20型出口减速箱
更新时间：2021/9/25 19:53:36
上一个产品： WQT-45S~90S出口型蜗轮箱
下一个产品：WQT-900S~1500S阀门手动装置
电子样本： 无
产品详情
WQT-5-40部分回转型阀门手动装置是一款90°(±5°可调)部分回转手动駆动装倒.适用于球阀.蝶阀、旋塞阀等类型阀门.箱体采用球墨铸铁,铸钢,样式新颖.外型美观.法 兰全部采用ISO 5211国际标准，与阀门配套更加方便，环境温度：-20.C到+120.C(-4°F+248°F)。
WQT部分回转型阀门手动装置产品为新设计一级蜗轮蜗杆传动装置.蜗杆两端为轴承结构，出口蜗轮箱产品除具有普通一级传动装置优点外,效率更加提高，适用于90度回转的球阀,调节阀,蝶阀的控制。阀门蜗轮头主要是一种通过对阀门阀杆进行控制从而启闭阀门的装置。其实这种蜗轮箱设备能够提供比较精确的连接杆调控，能够让阀门在一定的程度上进行运动起到在管道中调节介质的效果。而说到这种涡轮装置其实也算是阀门驱动器，在一般的管道阀门中这种装置都是采用蜗轮蜗杆传动，蜗轮副自锁，使用圆锥滚子承轴，涡轮传动更加灵活，效率高。

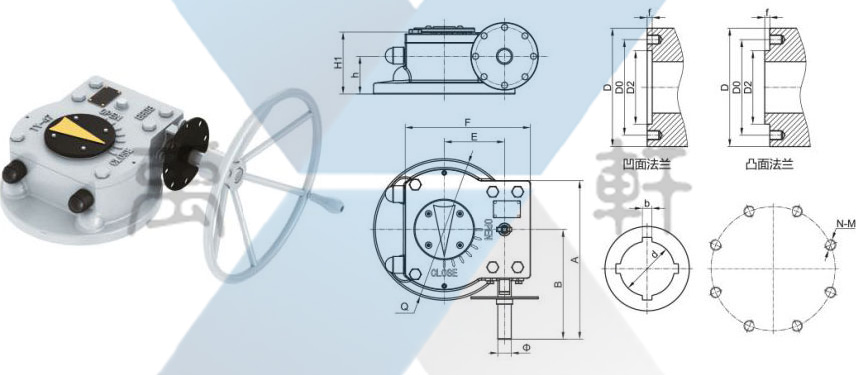

WQT部分回转型阀门手动装置连接尺寸图
|
型号 |
YFQ-5 |
YFQ-8 |
|
YFQ-14 |
|
|
YFQ20 |
|
|
YFQ-30 |
|
|
YFQ-40 |
|
|
技术参数 |
||||||||||||||
|
速比 |
24:1 |
36:1 |
|
41:1 |
|
|
47:1 |
|
|
51:1 |
|
|
68:1 |
|
|
输入力矩Nm |
69 |
75 |
|
110 |
|
|
160 |
|
|
196 |
|
|
196 |
|
|
输出力矩Nm |
500 |
800 |
|
1400 |
|
|
2000 |
|
|
3000 |
|
|
4000 |
|
|
机械效率MA±10% |
7.2 |
10.7 |
|
12.3 |
|
|
12.5 |
|
|
15.3 |
|
|
20.4 |
|
|
蝶阀DN |
125 |
150-200 |
|
250-300 |
|
|
300 |
|
|
350-400 |
|
|
400-450 |
|
|
球阀DN |
80 |
100-125 |
|
150 |
|
|
200 |
|
|
250 |
|
|
300 |
|
|
连接尺寸 |
||||||||||||||
|
法兰号 |
F07 F10 |
F10 F12 |
F12 |
F14 |
F16 |
F12 |
F14 |
F16 |
F14 |
F16 |
F20 |
F16 |
F20 |
F25 |
|
法兰外圆(D) |
90 125 |
125 150 |
150 |
175 |
210 |
150 |
175 |
210 |
175 |
210 |
250 |
210 |
250 |
300 |
|
D0 |
70 102 |
102 125 |
125 |
140 |
165 |
125 |
140 |
165 |
140 |
165 |
205 |
165 |
205 |
254 |
|
连接孔中心 N-M -DP(深) |
4*M8 4xM10 4xM12 -12 -15 -18 |
4xM16 -24 |
4xM20 -30 |
4xM12 -18 |
4«M16 -24 |
4xM20 -30 |
4xM16-24 |
4>M20 -30 |
8xM16 -24 |
4xM20 -30 |
8xM16 -24 |
8xM16 -24 |
||
|
凹凸可选(02) |
55 70 |
70 85 |
85 |
100 |
130 |
85 |
100 |
130 |
100 |
130 |
140 |
130 |
140 |
200 |
|
凹凸高度f |
|
3(2.5) |
|
4(3) |
5(3) |
3(25) |
4(3) |
|
|
|
5(3) |
|
|
|
|
最大抽孔e |
28 |
35 |
|
45 |
|
|
50 |
|
|
65 |
|
|
70 |
|
|
安装高度 |
68 |
81 |
|
90 |
|
|
96 |
|
|
100 |
|
|
101 |
|
|
手轮 |
250 |
|
350 |
|
|
|
450 |
|
|
600 |
|
|
600 |
|
|
外形尺寸 |
||||||||||||||
|
A |
189 |
209 |
|
253 |
|
|
253 |
|
|
300 |
|
|
289 |
|
|
B |
144 |
154 |
|
181 |
|
|
181 |
|
|
200 |
|
|
198 |
|
|
E |
44.5 |
61.5 |
|
80.5 |
|
|
89.5 |
|
|
114 |
|
|
126 |
|
|
F |
116 |
138 |
|
179 |
|
|
185 |
|
|
249 |
|
|
260 |
|
|
H1 |
61 |
73 |
|
82 |
|
|
89 |
|
|
100 |
|
|
99 |
|
|
h |
34 |
41 |
|
54 |
|
|
54 |
|
|
57 |
|
|
59 |
|
|
0> |
15 |
18 |
|
20 |
|
|
20 |
|
|
25 |
|
|
25 |
|
|
Q |
91 |
121 |
|
160 |
|
|
178 |
|
|
235 |
|
|
245 |
|
