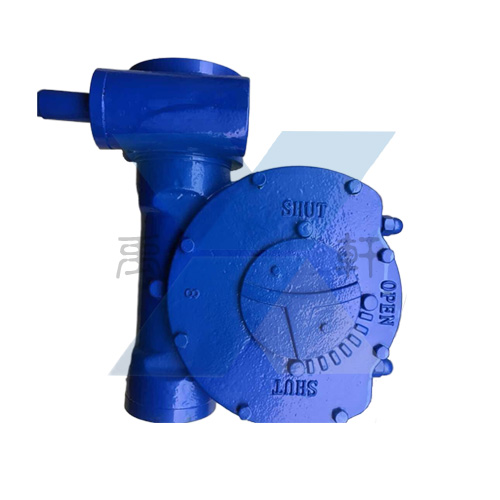

QDX3-S8铸钢蝶阀涡轮箱

产品名称:QDX3-S8铸钢蝶阀涡轮箱

产品标签:铸钢蝶阀传动装置,扇型齿轮传动蜗轮头,蜗轮蜗杆减速机

更新时间:2021/9/28 10:52:17

上一个产品: QDX3-S5手动蝶阀涡轮头

下一个产品:QDX3-DN900蝶阀手动执行器

点击这里给我发消息点击这里给我发消息

电子样本:



产品详情

上海禹轩生产的QDX3-S8铸钢蝶阀涡轮箱,S系列多部分回转型阀门手动装置是一种90°回转型阀门驱动装置,铸钢蝶阀传动装置,扇型齿轮传动蜗轮头,蜗轮蜗杆减速机适用于大规格的球阀、蝶阀、旋塞阀等类阀门。通常增设一级蜗轮减速机构,组合成双级传动,又称二级传动,增加力矩和速比,以减少手动操作力。阀门手动装置特殊型可输出360°多回转型。产品共有12个型号-QDX3-S4,QDX3-S5,QDX3-S6,QDX3-S7,QDX3-S8,QDX3-S9,QDX3-S1O,QDX3-S11,QDX3-S12,QDX3-S13,QDX3-S13D,QDX3-S14,蝶阀可配套 DN300-DN2200 规格上使用,总共有10个等级规格。球阀可配套DN100-1200规格上使用,总共有12个等级规格。

QDX3-S8铸钢蝶阀涡轮箱结构特点

1蜗轮箱装有限位螺钉可在全开OPEN或全 CLOS闭两个位置上调整。

2蜗轮副自锁,操作简单。

3开关指示牌直接在蜗轮上连接,指示准确直观。

4可根据用户需要,附有结合子,制成不同的孔径、孔型,适应性强,互换性强。产品出厂时装有专用润滑脂,外壳密封防水。检验蜗轮箱的真实性,一定要求阀门的生产企业提供真实、准确的检验报告

QDX3-S8铸钢蝶阀涡轮箱检验过程

①原材料的检验一原铁中CSLMn,PS等的成分含量以及焦炭的质量等

④铸件的检验金相试验,延伸率试验,强度试验等

④密封试验一双面泵压试验及多次开关试

QDX3-S8铸钢蝶阀涡轮箱产品应用

QDX3-S系列多部分回转型阀门手动装置是一款主要用于阀门驱动开关的一种驱动装置,起到连接传动的作用,箱体壳采用灰铸铁、球墨铸铁、铸钢、不锈钢材料,外观美观大方,体积小重量轻,设计合理输出转矩大,省力轻便。常用于阀门驱动,减速机驱动,风门驱动,闸门驱动,蝶阀,球阀,旋塞阀驱动等。上海禹轩生产的阀门手动装置具有耐磨,耐用,不卡等优的特点,欢迎来人到工厂实地考察选用。公司除了生产不锈钢蜗轮箱单级蜗轮箱、电动蜗轮箱、管网蜗轮箱、双级蜗轮箱、双级电动蜗轮箱、分离式蜗轮箱、出口型蜗轮箱、信号蜗轮箱、BA伞齿轮等类型的驱动装置,公司还生产工业阀门全系列。

QDX3-S8铸钢蝶阀涡轮箱结构连接尺寸

QDX3-S系列多部分回转型阀门手动装置技术参数-连接尺寸-外型尺寸

型号







S6

S7

S8

S9

S1O

S1 1

S12

S13

S13D

S14

G3

G4

G5

G6

G7

G8

G9

G10

G1 1

G12

G13

G13D

G14

术 参 数

速比

483:1

495:1

621:1

456:1

551:1

583:1

682:1

1005:1

1920:1

2407:1

2703:1

3162:1

3015:1

单人操作

输入力矩Nm

80

80

80

1 40

1 40

165

165

195

195

240

240

280

280x2

输出力矩Nm

750

1500

3000

5700

7000

8600

10100

17500

33500

51000

58000

79700

152000

多人操作

输入力矩Nm















195x2

165x2

195x2

240x2

280x2

280x3

输出力矩Nm















35000

55000

84500

116000

150000

220000

限位调整

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

蝶阀-DN

125

-150

200

-250

300

-350

400

 -450

500

 -600

700

800

900

-1000

1100

-1200

1400 -1600

1600 -1800

1800 -2200

2200

-2600

球阀-DN

80

100

150

200

250-300

350

400

500

600

700

800

900

1000-1200

连接尺寸

法兰外圆(D)

125

150

175

210

260

300

350

415

475

560

650

683

800

连接孔中心 (Do)

102

125

140

165

200

254

298

356

406

483

590

603

720

凹面 (D1xh)

70x4

85x4

100x4

130x5

160x5

200x5

230x5

260x5

300x8

370x8

490x8

470x8

600x8

孔数-螺栓(N\M)

4-M10

4-M12

4-M16

4-M20

8-M16

8-M16

8-M20

12M20

12-M20

12-M22

12-M27

20-M36

12-M30

标准轴孔 (d)

24

30

36

40

50

60

80

90

1 10

130

160

180

200

键宽x键高x条数NO.x 90°

8x7

 x1

10x8

 x1

12x8

x1

12x8

x2

16x10 x2

18x11

x2

22 x14 x2

25x14

x2

28x16

 x2

32x18 x2

40x22

 x2

45x25

 x2

45 x25

x2

可选轴孔

22-24

28-32

32-35

38-42

45-55

55-65

70-75

80-85

90-100

110-120

150-160

160-180

180-220

25-26

34-36

38-40

45-48

58-60

68-70

85-90

90-100

110-120

140-150

170-180

200-220

230-240

安装高座  (H)

62

68

75

105

110

120

135

150

180

195

205

240

250

铸件手轮 (Φ)

240

280

320

350

350

400

400

520

520

590

590

800

800

方头(ex f g x k w)

26x26 30x30 50

33x33 39x39-70

32x32 38x38 70

外型尺寸

A

200

219

250

347

391

450

510

597

645

800

927

1055

1205

B

132

144

157

215

237

275

305

380

384

516

579

650

785

E

95

115

139

171

192

224

250

306

365

425

514

598

660

G

169

203

245

292

338

378

433

522

612

717

854

958

1060

H2

71

88

97

125

128

154

152

185

203

226

250

303

343

H3

96

105

121

170

188

210

240

302

323

455

498

559

662

H4

25

39

59

62

80

95

121

144

160

189

248

242

280

P

1 13

133

153

21 1

228

269

294

346

410

488

586

724

750

Q

190

212

244

324

348

392

415

496

565

639

789

839

880

S

88

95

98

149

149

180

183

205

228

270

292

396

410

U1

202

207

220

295

305

363

370

385

428

454

546

548

575

U2

158

165

190

265

281

313

325

338

402

428

520

522

549

K

146

175

212

243

292

330

382

476

568

675

812

920

1012



产品关键词:QDX3阀门涡轮头,阀门蜗轮箱,阀门减速机,蝶阀蜗轮箱,球阀蜗轮箱,不锈钢蜗轮箱,阀门执行器,阀门驱动装置,BA伞齿轮
