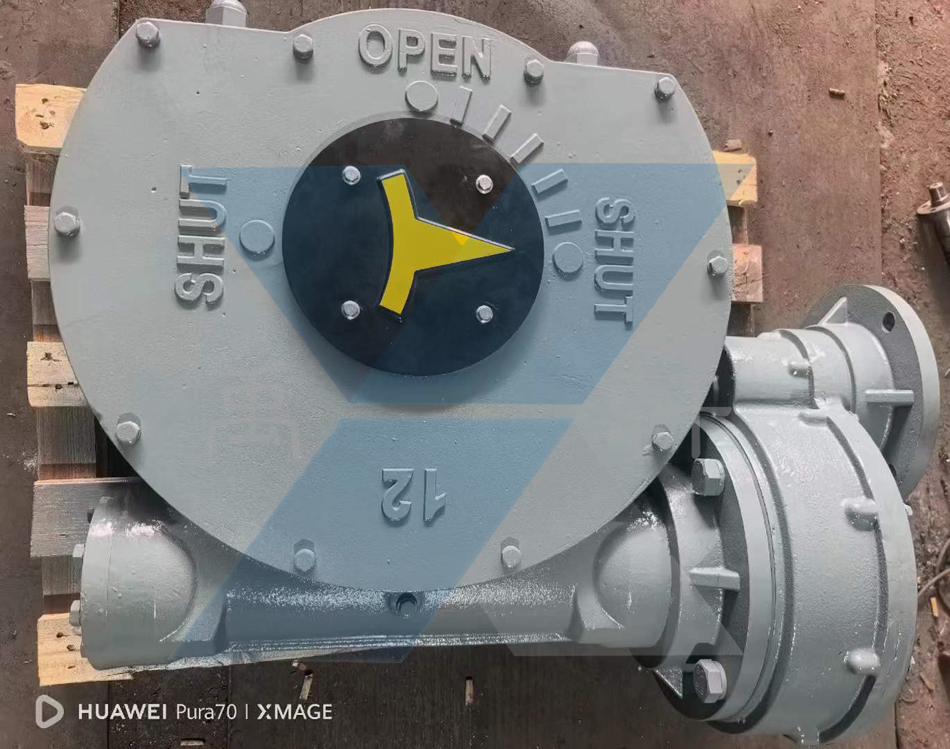

上海禹轩QDX3-D12电动蜗轮箱是专为大型工业阀门研发的高扭矩传动驱动装置，核心搭载二级行星齿轮减速结构，突破传统单级蜗轮箱传动局限，实现大速比、高扭矩、稳传动的多重性能优势，精准适配大口径、高负载工况下的球阀、蝶阀、旋塞阀及电厂挡风阀等设备的启闭与调节控制，是石油化工、市政水务、电力能源、大型工矿等领域大型阀门传动的优选国产化解决方案。
一、核心结构：二级行星齿轮减速技术
QDX3-D12电动蜗轮箱采用独创的二级行星齿轮+蜗轮蜗杆复合减速架构，区别于普通单级传动产品，通过两级递进式减速传动优化动力输出逻辑。第一级行星齿轮组完成初次转速降低、扭矩增幅，第二级蜗轮蜗杆机构实现精准减速与力矩放大，双重减速结构相辅相成，彻底解决大型阀门启闭阻力大、普通驱动装置扭矩不足、传动卡顿的行业痛点。
该结构具备多齿啮合传动特性，相较于交错轴斜齿轮机构，啮合齿面为线接触，承载能力大幅提升，传动过程平稳低噪，无冲击抖动。同时结合二次包络蜗杆精密加工工艺，有效降低传动摩擦损耗，弥补传统多级减速结构效率偏低的短板，兼顾大速比、高扭矩、高效率三大核心优势，机械传动稳定性与耐用性远超同类产品。
二、核心产品参数（QDX3-D12）
依托二级行星减速结构的性能加持，该型号蜗轮箱拥有行业领先的传动参数，可满足超大型阀门重载工况需求，核心参数如下：
-
传动速比283:1，超大速比实现精准减速，小幅电机输入即可输出超大扭矩
-
最大输出扭矩38000N·m（3878kgf·m），高扭矩输出适配大负载严苛工况
-
连接法兰规格法兰外径475mm，连接中心406mm，12-M20安装孔位，适配大型阀门标准安装接口
-
输出轴径Φ135mm，匹配大型阀门驱动轴体，传动承载力更强
-
允许轴长175mm，适配性更广，兼容各类大型阀门装配需求
-
三、产品核心优势
1. 超高扭矩输出，适配大型重载阀门
凭借二级行星齿轮减速的力矩放大特性，QDX3-D12可稳定输出38000N·m超大扭矩，全面覆盖DN800-DN3000大口径球阀、蝶阀、挡风阀的启闭需求，可轻松应对高压、高阻力、大行程的工业工况，彻底解决普通蜗轮箱驱动大型阀门动力不足、启闭卡顿、无法精准到位的问题。同时支持搭配小型电动执行器实现大阀门驱动，有效降低设备配套成本。
2. 传动高效稳定，能耗损耗更低
产品采用优化的行星齿轮啮合角度与二次包络蜗杆结构，搭配高精度铸锡青铜/铝铁青铜蜗轮材质，大幅减少齿面摩擦损耗，传动效率显著提升，规避传统多级减速设备能耗高、发热严重的缺陷。多齿同步啮合的传动方式，让设备运行噪音极低、启停平稳，无冲击震动，保障阀门长期精准调节与稳定启闭。
3. 自锁安全可靠，工况适配性强
依托蜗杆导程角优化设计，设备具备优异的反向自锁性能，可实现蜗杆带动蜗轮正向传动、蜗轮无法反向带动蜗杆的安全防护效果。在管道高压、介质冲击等复杂工况下，能有效锁定阀门启闭状态，防止阀门误动作、泄压回流，保障工业管路系统运行安全，适配各类连续作业、无人值守的工业场景。
4. 高强度材质打造，耐用抗造
箱体采用QT450高强度球墨铸铁材质，经时效处理消除内应力，有效防止设备变形、开裂，具备优异的抗压、抗冲击、耐腐蚀性能。核心传动部件采用耐磨合金材质，配合内置精密自润滑结构，大幅降低部件磨损，延长设备使用寿命，可在-20℃~120℃宽温环境、高压工业工况下长期稳定运行，防护等级达标工业高级防护标准。
5. 模块化设计，安装维护便捷
整体采用一体化模块化集成设计，整合减速传动系统、密封系统与连接结构，结构紧凑、布局合理，无需复杂改装即可直接适配各类大型阀门。标准化法兰连接尺寸，兼容主流工业阀门安装标准，拆装、检修、保养流程简单便捷，后期维护成本低，可快速适配新旧工程项目改造升级。
四、核心应用场景
QDX3-D12电动蜗轮箱凭借高扭矩、高稳定性、高安全性的核心优势，广泛应用于各类大型工业流体控制场景，具体涵盖：
-
电力行业：电厂大型挡风阀、循环水系统大口径蝶阀/球阀驱动控制
-
市政水务：大型水厂、污水处理厂大口径输水、排污阀门传动设备
-
石油化工：化工高压管路、储罐配套大型阀门重载启闭控制
-
工矿冶金：大型工矿除尘、冶金流体系统大规格阀门驱动装置
-
市政工程：管网枢纽、大型泵站超大口径阀门智能传动控制
五、产品总结
上海禹轩QDX3-D12电动蜗轮箱以二级行星齿轮减速结构为核心技术支撑，实现了大速比、超高扭矩、高效稳定传动的完美融合，精准解决大型工业阀门重载驱动的核心痛点。相较于传统单级、普通双级蜗轮箱，该产品动力输出更强、运行更稳定、适配场景更广、安全防护更全面，是大型阀门高扭矩传动场景的国产化优质解决方案，兼具性价比与实用性，可有效助力工业流体控制系统高效、安全、稳定运行。
