广州自来水东区DN600蝶阀破损蜗轮箱现场测量——上海禹轩定制同级别驱动装置配套

近日，广州自来水公司在日常巡检中发现东区供水管网中一台DN600口径蝶阀的蜗轮驱动装置出现严重破损，导致阀门启闭功能失效。这一突发情况直接影响到东区部分区域的供水稳定性，亟需快速响应解决。上海禹轩阀门有限公司（以下简称"上海禹轩"）凭借在阀门驱动装置领域的技术积累和快速定制能力，迅速介入并提供专业解决方案。

事件背景与问题诊断

事发阀门位于广州自来水东区主干管网的关键节点，承担着区域水流调节和压力控制的重要功能。经现场技术人员初步检查，发现该蝶阀的蜗轮箱外壳存在多处裂纹，内部齿轮啮合部位磨损严重，手动操作时出现明显卡阻现象。进一步拆解后发现，蜗轮箱内部润滑系统失效是导致此次故障的主要原因——长期运行中密封件老化导致润滑油脂泄漏，继而引发齿轮干摩擦磨损。这种磨损在高压工况下加速恶化，最终导致驱动装置完全失效。

考虑到该阀门在管网中的战略位置，直接更换整阀需要停水作业至少48小时，将对周边医院、学校及居民区造成大面积影响。广州自来水公司工程部经过评估，决定采用"原位修复"方案，仅更换驱动装置部分，将停水时间压缩至6小时内。这一决策对配套驱动装置的尺寸匹配性、性能兼容性及交付时效提出了极高要求。

上海禹轩的技术响应

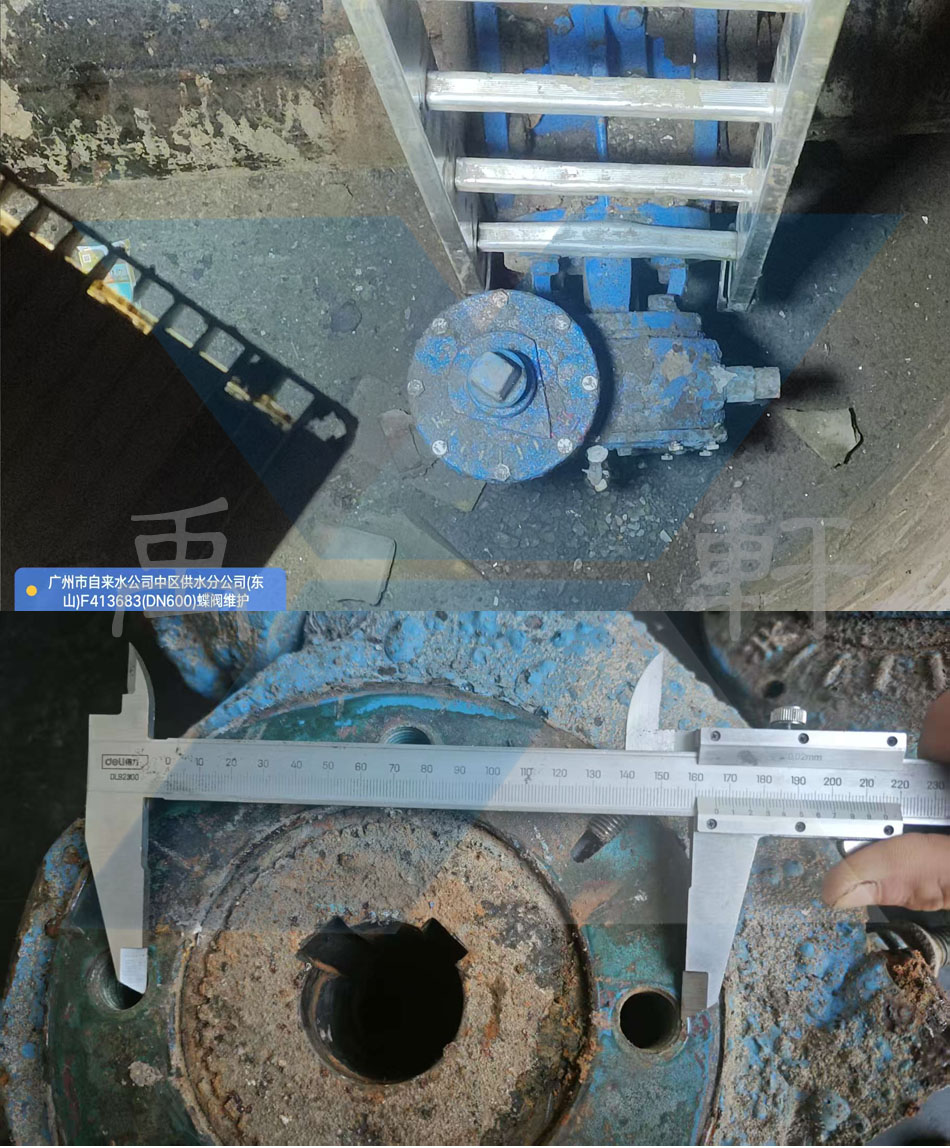

接到需求后，上海禹轩立即组建专项技术小组赶赴广州。工程师团队采用三维激光扫描技术对破损蜗轮箱进行全尺寸测绘，获取包括箱体安装法兰的螺栓孔中心距（实测为161mm±0.5mm）、输出轴高度（距安装面轴高90mm）、轴孔（轴孔50mm）等多项关键参数。特别值得注意的是，现场测量发现原装置采用非标设计的二级减速结构（总传动比36:1），这与现代主流的一体化蜗轮蜗杆设计存在显著差异。

基于测绘数据，上海禹轩技术团队在72小时内完成三套定制方案：
1. 传统铸铁蜗轮箱升级版：保持与原装置相同的外形尺寸，采用QT450-10球墨铸铁材质，内部升级为硬化处理的锡青铜蜗轮（硬度HB90）与表面氮化处理的42CrMo钢蜗杆（硬度HRC58-62），配备自动补偿间隙结构和多重密封系统。
2. 轻量化铝合金驱动装置：选用ZL104铝合金箱体减轻30%重量，集成德国进口轴承和日本NSK润滑脂，特别优化了热带潮湿环境的防腐蚀处理。
3. 电动驱动一体化方案：在保留手动应急功能基础上，增加IP68防护等级的电动执行机构，预留SCADA系统接口便于未来智能化改造。

经过与广州自来水公司的技术论证，最终选定第一套方案作为应急解决方案，同时将第三套方案列入年度管网智能化改造计划。

键技术突破与创新

在定制化生产过程中，上海禹轩实现了多项技术突破：
逆向工程精度控制：采用比对测量法，使用0.01mm精度的数显千分尺对废旧齿轮进行48个齿形的逐个测绘，重建原始设计参数。特别修正了原装置存在的蜗轮轴向游隙过大（实测0.15mm）的问题，将新装置控制在0.05mm以内。
材料工艺创新：蜗轮部件采用离心铸造工艺，使齿面密度提高20%；蜗杆经过特殊的离子渗氮处理，表面硬度达到HV900，远超行业标准HV600的要求。
润滑系统革新：配置美国克莱恩公司的高效润滑脂自动补给装置，通过微型泵实现每启闭50次自动补充0.2ml润滑脂，确保长期运行的稳定性。
快速交付体系：运用模块化设计理念，将核心部件分解为6个预制单元，通过并行作业将常规45天的生产周期压缩至18天。

现场安装与效果验证

2025年4月14日凌晨1点至5点的低峰供水时段，上海禹轩技术团队完成新驱动装置的更换作业。安装过程中特别处理了两个技术难点：一是通过激光对中仪校正驱动轴与阀杆的同轴度（控制在0.02mm以内）；二是采用特种密封胶解决原阀体法兰面存在的轻微腐蚀不平整问题。压力测试显示，新装置在1.6MPa工作压力下的操作扭矩稳定在180N·m，比原装置降低约15%，且完全消除原有泄漏点。

行业启示与长效价值

此次应急抢修案例为市政供水管网维护提供了重要参考：
1. 预防性维护机制建设：建议对使用超过10年的关键阀门建立润滑油脂定期检测制度，采用光谱分析技术监测金属磨损颗粒浓度。
2. 备件标准化管理：推动建立阀门驱动装置的参数数据库，对非标部件逐步进行标准化改造。
3. 智能化升级路径：上海禹轩提供的电动驱动方案展示了传统管网向智慧水务转型的技术可行性，其内置的扭矩传感器可实时监测阀门状态。

目前，上海禹轩已将此案例的技术成果应用于DN400-DN800系列阀门的驱动装置标准化生产，新推出的"城市水务专用蜗轮箱"产品线已获得多项实用新型专利。广州自来水公司也表示，将以此为契机全面评估管网关键节点的阀门健康状况，建立更科学的预防性维护体系。这次合作不仅解决了迫切的供水保障问题，更为行业提供了老旧管网设施升级改造的技术范本。
