QDX3-D7电动蜗轮头小样图提供

文章来源：发布时间：2023/6/26 9:12:12

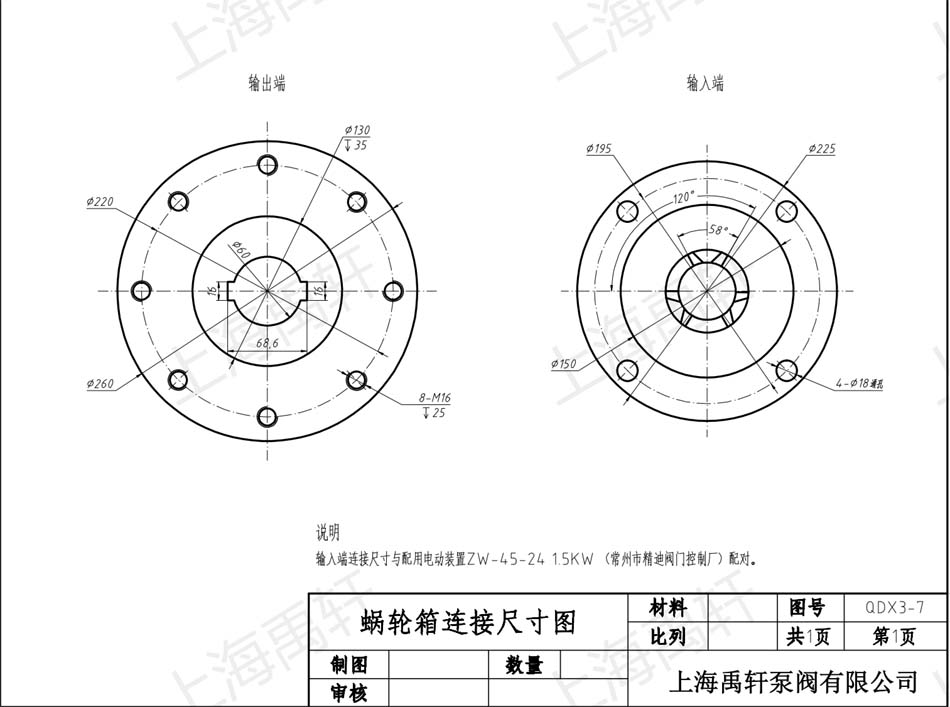

QDX3-D7电动蜗轮头小样图纸提供：此款蜗轮头是为内蒙一家能源化工厂配套DN600法兰硬密封蝶阀上使用的，客户要求的尺寸和标准尺寸不太一样所以我司出一份图纸让客户确定，输出端轴孔为60mm，螺栓孔中心距为220mm,螺丝尺寸为8-M16,销键为16x2，电动输入端连接尺寸螺栓孔中心距195mm，螺丝尺寸4-M18，凹面尺寸150mm,采用三爪连接轴。
