QDX3-D10电动阀门执行器

产品名称:QDX3-D10电动阀门执行器

产品标签:13型电动阀门执行器,14型电动阀门传动装置,蝶阀电动机构

更新时间:2021/9/27 10:06:47

上一个产品: QDX3-D10电动阀门蜗轮箱

下一个产品:QDX3-D9阀门电动蜗轮箱

点击这里给我发消息点击这里给我发消息

电子样本:



产品详情

       QDX3-D10电动阀门执行器是一款90°部分回转驱动装置,适用于球阀、蝶阀、旋塞阀等类型阀门。阀门电动装置特殊型可输出360°多回转型。产品共有13个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该系列是与多回转阀门电动装置组合而成的一种部分回转型阀门电动驱动装置。蝶阀可配套 DN300-DN2200 规格上使用,总共有10个等级规格。球阀可配套DN100-1200规格上使用,总共有12个等级规格。

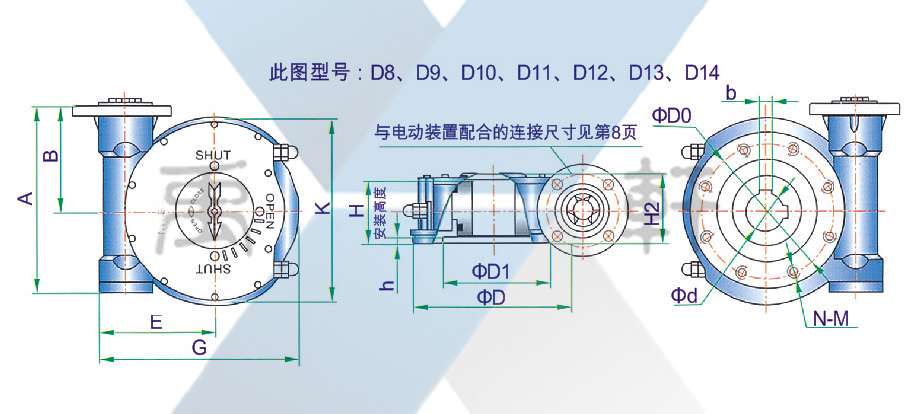

       QDX3-D10电动阀门执行器结构尺寸:

型号ModeI

D3

D4

D5

D6

D7

D8

D9

D10

D11

D12

D13

D14

技术参数Technical-parameters

速比Ratio

41:1

48:1

55:1

50:1

55:1

57:1

65:1

63:1

67:1

81:1

83:1

82:1

限位调整Limit-adjustment

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

蝶阀Butterfly valve DN

125-150

200-250

300-350

400-450

450

500-600

700

800

900-1000

1100-1200

1400-1600

1600-1800

球阀Ball-valve DN

80

100

150

200

250

250-300

350

400

500

600

800

900

连接尺寸Connection-size

法兰外圆(D)

125

150

175

210

230

260

300

350

415

475

560

650

连接孔中心PCD(D0)

102

125

140

165

185

200

254

298

356

406

483

590

凹面Concave(D1)

70×4

85×4

100×4

130×5

150×5

160×5

200×5

230×5

260×5

300×8

370×8

490×8

孔数-螺栓Bolt(N-M)

4-M10

4-M12

4-M16

4-M16

4-M20

8-M16

8-M16

8-M20

12-M20

12-M20

12-M22

12-M22

标准轴孔Bore(d)

24

28

38

45

50

60

70

80

100

110

130

160

键宽 Key(b)×键高×条数NO.×90°

8×7×1

8×7×1

10×8×1

12×8×2

16×10×2

16×10×2

16×10×2

20×14×2

25×14×2

28×16×2

32×18×2

32×18×2

可选轴孔(d-limit)

22-26

28-36

32-40

38-48

50-55

50-60

55-70

70-90

80-100

90-120

110-150

110-150

安装高度Install-height(H)

65

80

75

95

95

110

120

130

160

185

190

190

外型尺寸Appearance-size

A

200

218

248

320

340

365

421

445

507

585

680

730

B

132

127

148

188

203

210

241

245

290

320

388

400

E

96

115

139

171

181

192

224

250

306

365

427

472

G

169

203

245

291

314

338

378

433

522

612

717

745

H2

74

88

97

125

131

128

154

152

185

203

226

210

K

150

190

210

250

270

300

330

400

470

580

660

760
