QDX3-D6基座拐臂式齿轮箱

产品名称:QDX3-D6基座拐臂式齿轮箱

产品标签:D2基座拐臂式蜗轮箱,D3基座拐臂式蜗轮箱,D4带基座式蜗轮箱

更新时间:2021/9/26 15:52:31

上一个产品: QDX3-D8带基座电动蜗轮箱

下一个产品:QDX3电动阀门蜗轮箱(加长型)

点击这里给我发消息点击这里给我发消息

电子样本:



产品详情

QDX3-D6基座拐臂式齿轮箱,D2基座拐臂式蜗轮箱,D3基座拐臂式蜗轮箱,D4基座拐臂式蜗轮箱是一款90°部分回转驱动装置,适用于球阀、蝶阀、旋塞阀等类型阀门。阀门电动装置特殊型可输出360°多回转型。产品共有14个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。蝶阀可配套 DN300-DN2200 规格上使用,总共有10个等级规格。球阀可配套DN100-1200规格上使用,总共有12个等级规格。

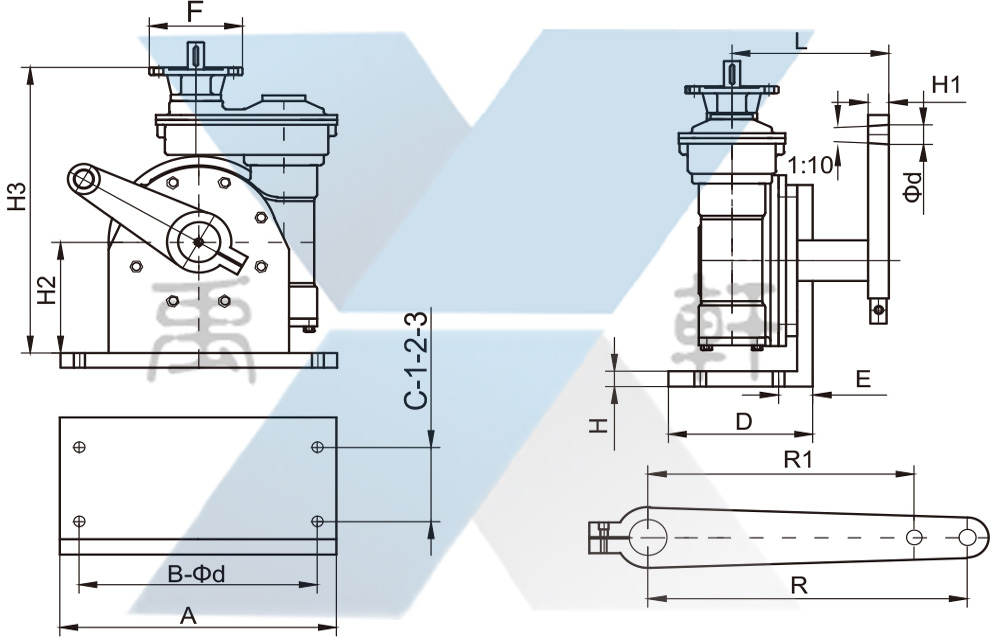

QDX3-D8带基座电动蜗轮箱结构尺寸:

尺寸型号

QDX3-JZ-1

QDX3-JZ-2

QDX3-JZ-3

QDX3-JZ-4

QDX3-JZ-5

QDX3-JZ-6

QDX3-JZ-7

QDX3-JZ-8

QDX3-JZ-9

A

160

160

295

350

410

520

520

630

630

B

140

140

223

270

338

448

448

580

580



4-014

4-014

4-018

4-022

6-022

6-022

6-022

8-022

8-022

c

1x70

1x70

1x94

1x102

2x80

2x80

2x80

3x70

3x70

D

135

135

165

185

275

275

275

320

320

E

36

36

48

50

56

62

62

70

70



F10

F10

F10

F10

F10Z20

F10Z20

F14Z30

F14Z60

F14Z60

r

Z10

Z10

Z20

F14

F14Z45

F14Z60

F16Z120

F16Z180

F16Z180

H

15

15

20

25

30

30

35

45

45

H1

20

20

20

30

35

40

40

40

40

H2

115

115

150

180

210

220

220

270

405

H3

290

300

430

430

530

565

630

725

1025

L

165

180

225

225

280

295

300

310

490

R1

160

160

200

200

250

250

250

400

400

R2

200

200

250

250

300

300

300

500

500

Od

18

18

20

30

30

38

38

38

38

可选输入扭矩

30Nm

70Nm

60Nm

60Nm

120Nm

120Nm

250Nm

250Nm

250Nm



45Nm

90Nm

200Nm

300Nm

450Nm

600Nm

1200Nm

1800Nm

1800Nm

速比调整范围

80:1

80:1

200:1

335:1

300:1

415:1

450:1

640:1

920:1



44:1

44:1

50:1

50:1

50:1

55:1

65:1

65:1

82:1

输出扭矩

600Nm

1200Nm

1500Nm

2500Nm

4500Nm

6500Nm

10000Nm

20000Nm

32000Nm



2500Nm

4000Nm

6500Nm

10000Nm

20000Nm

32000Nm

46000Nm



产品关键词:QDX3阀门涡轮头,阀门蜗轮箱,阀门减速机,蝶阀蜗轮箱,球阀蜗轮箱,不锈钢蜗轮箱,阀门执行器,阀门驱动装置,BA伞齿轮
