产品名称：QDX3-D8带基座电动蜗轮箱

产品标签：D7基座拐臂式齿轮箱,D9基座电动蜗轮箱,D7基座电动蜗轮箱

更新时间：2021/9/26 15:31:53

上一个产品： QDX3-D6推力型电动蜗轮箱

下一个产品：QDX3-D6基座拐臂式齿轮箱

电子样本：无

产品详情

QDX3-D8带基座电动蜗轮箱，部分回转型基座拐臂式齿轮箱是一款90°部分回转驱动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。阀门电动装置特殊型可输出360°多回转型。产品共有14个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。

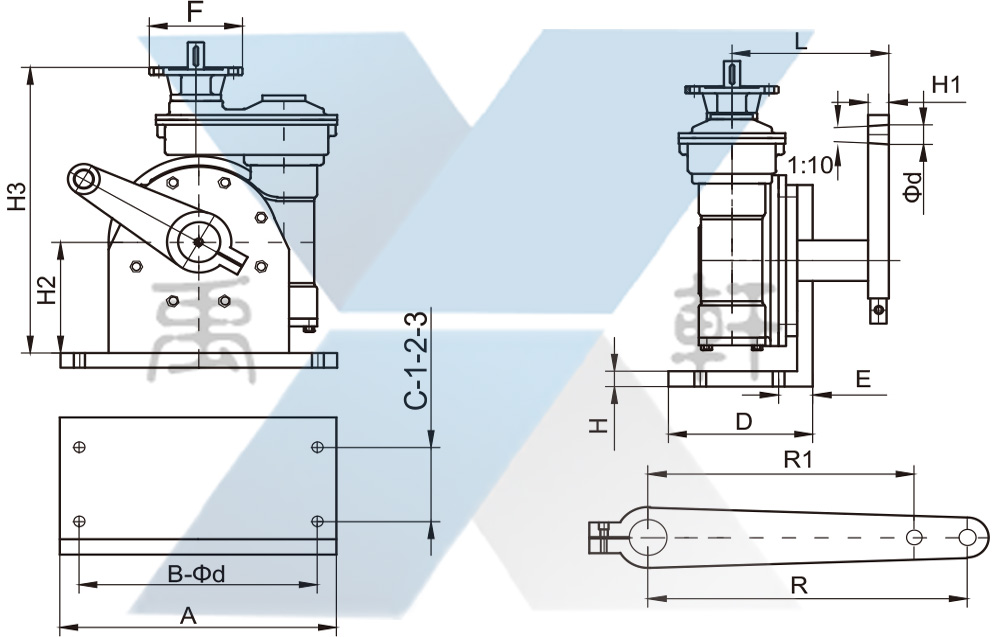

QDX3-D8带基座电动蜗轮箱结构尺寸：

尺寸型号	QDX3-JZ-1	QDX3-JZ-2	QDX3-JZ-3	QDX3-JZ-4	QDX3-JZ-5	QDX3-JZ-6	QDX3-JZ-7	QDX3-JZ-8	QDX3-JZ-9
A	160	160	295	350	410	520	520	630	630
B	140	140	223	270	338	448	448	580	580
	4-014	4-014	4-018	4-022	6-022	6-022	6-022	8-022	8-022
c	1x70	1x70	1x94	1x102	2x80	2x80	2x80	3x70	3x70
D	135	135	165	185	275	275	275	320	320
E	36	36	48	50	56	62	62	70	70
	F10	F10	F10	F10	F10Z20	F10Z20	F14Z30	F14Z60	F14Z60
r	Z10	Z10	Z20	F14	F14Z45	F14Z60	F16Z120	F16Z180	F16Z180
H	15	15	20	25	30	30	35	45	45
H1	20	20	20	30	35	40	40	40	40
H2	115	115	150	180	210	220	220	270	405
H3	290	300	430	430	530	565	630	725	1025
L	165	180	225	225	280	295	300	310	490
R1	160	160	200	200	250	250	250	400	400
R2	200	200	250	250	300	300	300	500	500
Od	18	18	20	30	30	38	38	38	38
可选输入扭矩	30Nm	70Nm	60Nm	60Nm	120Nm	120Nm	250Nm	250Nm	250Nm
	45Nm	90Nm	200Nm	300Nm	450Nm	600Nm	1200Nm	1800Nm	1800Nm
速比调整范围	80:1	80:1	200:1	335:1	300:1	415:1	450:1	640:1	920:1
	44:1	44:1	50:1	50:1	50:1	55:1	65:1	65:1	82:1
输出扭矩	600Nm	1200Nm	1500Nm	2500Nm	4500Nm	6500Nm	10000Nm	20000Nm	32000Nm
	600Nm	1200Nm	2500Nm	4000Nm	6500Nm	10000Nm	20000Nm	32000Nm	46000Nm
