QDX3-D11双级电动蜗轮箱产品概述

QDX3-D系列多部分回转型阀门电动装置是一种90°回转型阀门驱动装置,适用于大规格的球阀、蝶阀、旋塞阀等类型阀门。普通型电动蜗轮可分单级电动和双级电动，双级电动型通常增设一级蜗轮减速机构，组合成双级电动传动，又称二级传动，增加力矩和速比,以减少手动操作力。阀门电动装置特殊型可输出360°多回转型。产品共有14个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。

QDX3-D11双级电动蜗轮箱结构特点

1蜗轮箱装有限位螺钉可在全开OPEN或全 CLOS闭两个位置上调整。

2蜗轮副自锁,操作简单。

3开关指示牌直接在蜗轮上连接,指示准确直观。

4可根据用户需要,附有结合子,制成不同的孔径、孔型,适应性强,互换性强。产品出厂时装有专用润滑脂,外壳密封防水。检验蜗轮箱的真实性,一定要求阀门的生产企业提供真实、准确的检验报告

QDX3-D11双级电动蜗轮箱检验过程

①原材料的检验一原铁中CSLMn,PS等的成分含量以及焦炭的质量等

④铸件的检验金相试验,延伸率试验,强度试验等

④密封试验一双面泵压试验及多次开关试

QDX3-D11双级电动蜗轮箱产品应用

QDX3-D系列多部分回转型阀门电动装置是一款主要用于阀门驱动开关的一种驱动装置，起到连接传动的作用，箱体壳采用灰铸铁、球墨铸铁、铸钢、不锈钢材料,外观美观大方,体积小重量轻,设计合理输出转矩大,省力轻便。常用于阀门驱动，减速机驱动,风门驱动,闸门驱动,蝶阀，球阀，旋塞阀驱动等。上海禹轩生产的阀门电动装置具有耐磨，耐用，不卡等优的特点，欢迎来人到工厂实地考察选用。禹轩主导生产不锈钢蜗轮箱单级蜗轮箱、电动蜗轮箱、管网蜗轮箱、双级蜗轮箱、双级电动蜗轮箱、分离式蜗轮箱、出口型蜗轮箱、信号蜗轮箱、BA伞齿轮等类型的驱动装置，公司还生产工业阀门全系列。

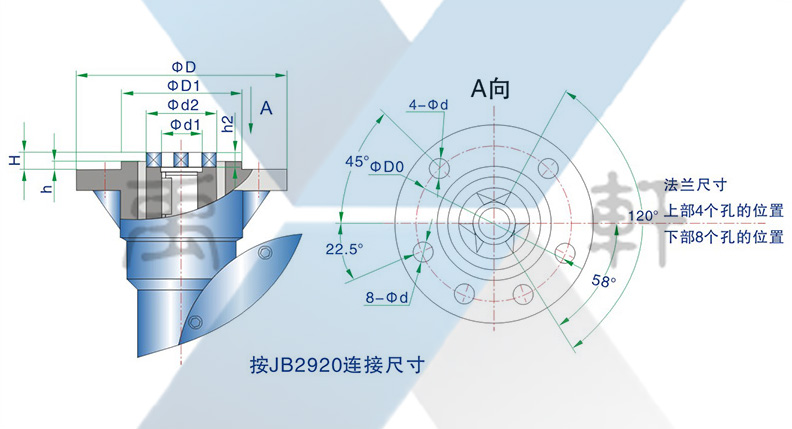

QDX3-D系列部分回转型电动阀门蜗轮箱连接尺寸图

电动型蜗轮箱连接数据表

外形尺寸
型号	位置
型号	A	B	C	D	E	H	h	L	2-b	φ	N-M深 L	d	重量kg
QDX3-D3	145	120	90	120	210	68	62	90	8	22	4-M10 22	102	13
QDX3-D4	145	120	90	125	260	80	68	83	10	32	4-M12 25	125	17
QDX3-D5	145	260	90	120	295	100	75	100	12	36	4-M16 14	140	23
QDX3-D6	185	330	125	200	330	120	105	130	12	40	4-M20 32	165	41
QDX3-D7	225	375	150	220	430	140	110	125	16	50	8-M16 36	200	55
QDX3-D8	275	420	180	250	500	160	120	150	18	60	8-M16 45	254	85
QDX3-D9	225	455	150	280	550	188	120	150	22	80	8-M20 40	298	102
QDX3-D10	275	530	170	320	700	230	150	170	28	90	8-M20 40	356	200
QDX3-D11	330	630	220	360	820	280	180	200	28	110	8-M20 40	406	350
QDX3-D12	380	730	280	410	900	330	195	220	32	130	12-M22 50	183	600
QDX3-D13	380	860	280	620	1040	400	205	240	32	160	12-M27 50	590	1000
QDX3-D14	380	1200	280	630	1300	450	250	350	36	200	12-M30 50	720	2000

电动蜗轮箱电动力矩表

蜗轮箱	电动	力矩	蜗轮箱	电动	力矩
3#	10	1050		90	14175
4#	10	1075		120	18900
5#	10	1350	10#	90	14850
5#	20	2700		120	19800
6#	20	2400		180	29700
	30	3600		250	41250
	45	5400	11#	90	18225
	60	7200		120	24300
7#	20	2900		180	36450
	30	4350		250	50625
	45	6525	12#	180	36450
	60	8700		250	50625
8#	45	5965		350	70875
	60	7950		500	101250
	90	11925	13#	350	87500
	120	15900	13#	500	12500
9#	45	7087	14#	800	200000
9#	60	9450

电动蜗轮箱连接数据表

技术数据

型号

速比

42:1

43:1

54:1

48:1

58:1

53:1

63:1

66:1

81:1

100:1

旋转行程

90°

限位调整

±5°

连接尺寸

法兰号

F10

F12

F14

F16

F20

F25

F30

F35

F40

F48

F59

F72

连接法兰φ

125

150

175

210

260

300

350

415

475

560

650

800

连接孔中心φ

102

125

140

165

200

254

298

356

406

483

590

720

法兰凹面φ

70×3

85×3

100×4

130×5

160×5

200×5

230×5

260×5

300×8

370×8

490×8

600×8

孔径：孔数

M10×4

M12×4

M16×4

M20×4

M16×4

M16×8

M20×8

M20×10

M20×12

M22×12

M27×12

M30×12

轴孔直径mm

22～26

28～32

35～38

38～48

45～58

55～70

75～85

90～100

98～120

115～145

160～180

200～250

平键尺寸×条数×位置

8×1

10×1

12×1

12×2×
90°

16×2×
90°

18×2×
90°

22×2×
90°

28×2×
90°

32×2×
90°

36×2×
90°

安装高度

105

110

120

150

180

195

205

250
