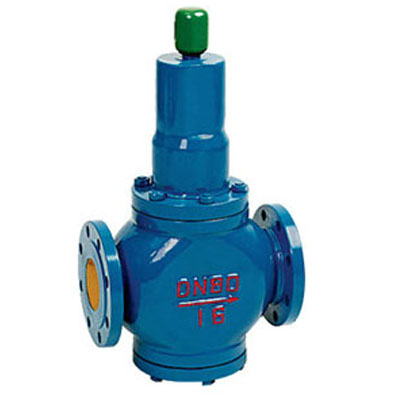

Y416X型弹簧薄膜式减压阀

产品名称:Y416X型弹簧薄膜式减压阀

产品标签:Y410X弹簧薄膜式减压阀,上海减压阀价格

更新时间:2016/11/3 13:28:29

上一个产品: Y43X比例式减压阀

下一个产品:Y42X型弹簧活塞式减压阀

点击这里给我发消息点击这里给我发消息

电子样本:



产品详情

弹簧薄膜式减压阀介绍
Y416X(Y410X)型弹簧薄膜式减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。
弹簧薄膜式减压阀用途
Y416X(Y410X)型弹簧薄膜式减压阀在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。Y416X(Y410X)型弹簧薄膜式减压阀调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。

弹簧薄膜式减压阀主要技术参数和性能指标

公称压力(Mpa)

1.0

1.6

2.5

壳体试验压力(Mpa)*

1.5

2.4

3.75

密封试验压力(Mpa)

1.0

1.6

2.5

最高进口压力(Mpa)

1.0

1.6

2.5

出口压力范围(Mpa)

0.2-0.8

0.2-1.0

0.4-1.6

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)P2G

GB12244-1989

渗漏量

0

工作温度

0℃-80℃

壳体试验不包括膜片、顶盖
弹簧薄膜式减压阀主要零件材料

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13

O型圈

丁腈橡胶

密封圈

丁腈橡胶

膜片

夹织物丁腈橡胶

调节弹簧

60Si2Mn

弹簧薄膜式减压阀流量系数(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500

弹簧薄膜式减压阀外形尺寸(PN1.6-4.0)

公称通径DN

外 形 尺 寸

L

H

Hl

15

160

265

100

20

160

265

100

25

180

285

110

32

200

285

110

40

220

320

120

50

250

320

120

65

280

335

140

80

310

425

165

100

350

445

185

125

400

590

225

150

450

625

260

200

500

680

280

250

650

855

335

300

800

935

385

350

850

1015

430

400

900

1095

455

450

900

1165

500

500

950

1205

525
