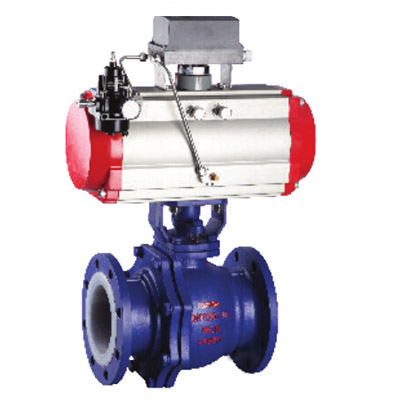

Q641F46气动衬氟球阀

产品名称:Q641F46气动衬氟球阀

产品标签:气动衬氟球阀,气动法兰球阀,气动衬氟球阀供应

更新时间:2016/11/4 10:32:03

上一个产品: ZSHWF-16K气动衬氟法兰蝶阀

下一个产品:D973F46电动衬氟蝶阀

点击这里给我发消息点击这里给我发消息

电子样本:



产品详情

衬氟球阀介绍
Q641F46衬氟球阀(气动)是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。本厂球系列为Q41型,为对开二片式结构型式。 1、采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。 2、球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲处承压件内的可能性,根本保证使用中的安全性。 3、采用全塑料衬里工艺,耐介质的强腐蚀。

衬氟球阀性能规范
设计规范
结构长度
连接法兰
试验与检验
产品标识
供货规范
GB/T 12237
GB/T 12221
JB/T 78;JB/T 79
GB/T 13927
GB/T 12220
JB/T 7928

衬氟球阀零件材质表
序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P
R
P L
R L
1
阀体 / 端盖
HT 250
WCB
CF8
CF8M
CF3
CF3M
2
球体 / 阀杆
WCB
CF8
CF8M
CF3
CF3M
3
衬里 / 阀座
PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 )
4
填料 / 压盖
WCB
CF8
CF8M
CF3
CF3M
5
填料 / 压盖
PTFE(F 4 )
PTFE(F4)
PTFE(F4)
6
支架
35
1Cr18Ni9Ti
1Cr18Ni9Ti
7
螺栓
35
1Cr17Ni2
1Cr18Ni9Ti
8
紧固螺母
45
0Cr18Ni9
0Cr18Ni9
9
操作手柄
WCB
WCB
WCB
衬氟球阀介绍
Q641F46衬氟球阀(气动)是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。本厂球系列为Q41型,为对开二片式结构型式。 1、采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。 2、球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲处承压件内的可能性,根本保证使用中的安全性。 3、采用全塑料衬里工艺,耐介质的强腐蚀。

衬氟球阀性能规范
设计规范
结构长度
连接法兰
试验与检验
产品标识
供货规范
GB/T 12237
GB/T 12221
JB/T 78;JB/T 79
GB/T 13927
GB/T 12220
JB/T 7928

衬氟球阀零件材质表
序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P
R
P L
R L
1
阀体 / 端盖
HT 250
WCB
CF8
CF8M
CF3
CF3M
2
球体 / 阀杆
WCB
CF8
CF8M
CF3
CF3M
3
衬里 / 阀座
PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 )
4
填料 / 压盖
WCB
CF8
CF8M
CF3
CF3M
5
填料 / 压盖
PTFE(F 4 )
PTFE(F4)
PTFE(F4)
6
支架
35
1Cr18Ni9Ti
1Cr18Ni9Ti
7
螺栓
35
1Cr17Ni2
1Cr18Ni9Ti
8
紧固螺母
45
0Cr18Ni9
0Cr18Ni9
9
操作手柄
WCB
WCB
WCB
