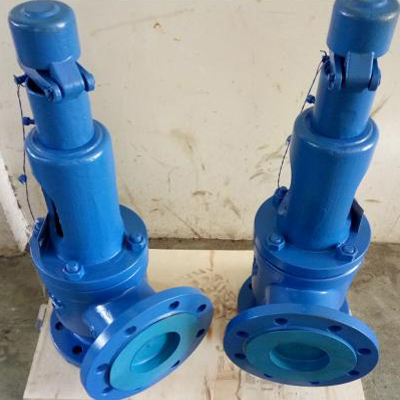

A48Y带扳手弹簧全启式安全阀

产品名称:A48Y带扳手弹簧全启式安全阀

产品标签:带扳手弹簧全启式安全阀,弹簧式安全阀,锅炉安全阀

更新时间:2016/11/3 16:56:03

上一个产品: A21H弹簧微启式外螺纹安全阀

下一个产品:A42F46衬四氟安全阀

点击这里给我发消息点击这里给我发消息

电子样本:



产品详情

带扳手弹簧全启式安全阀(A48Y)产品剖解图

禹轩牌安全阀,,A48Y弹簧全启式安全阀简介

A48Y型带扳手弹簧全启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上。A44Y型带扳手弹簧全启式安全阀适用于工作温度≤300℃的空气、石油等介质的设备或管路上,作为超压保护装置。连接法兰标准PN<6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2标准。

带扳手弹簧全启式安全阀相关型号:A48Y-16C A48Y-25 A48Y-40 A48Y-64 A48Y-100 A44Y-16C A44Y-25 A44Y-40 A44Y-64 A44Y-100 A44Y-16P A44Y-25P A44Y-40P A44Y-64P A44Y-100P A44Y-16R A44Y-25R A44Y-40R A44Y-64R A44Y-100R

带扳手弹簧全启式安全阀主要零部件材料 Materials for main parts

NO.

Name of part

A48Y-C  A44Y-C    材料 Materials

A44Y-P    材料 Materials

A44Y-R 材料 Materials

1

阀        体Body

WCB

ZG1Cr18Ni9Ti

CF8M

2

阀        座Nozzle

2Cr13

1Cr18Ni9Ti

316

3

调  节  圈 Adjusting ring

ZG2Cr13

ZG1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

4

反  冲  盘 Disc holder

ZG2Cr13

ZG1Cr18Ni9Ti

316

5

阀        瓣Disc

2Cr13

1Cr18Ni9Ti

316

6

导  向  套Guide sleeve

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

7

阀        盖Bonnet

ZG230-450

ZG230-450

ZG230-450

8

弹        簧 Spring

50CrVA

50CrVA包覆氟塑料 Coated Teflon

50CrVA包覆氟塑料 Coated Teflon

9

阀        杆Stem

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

10

扳        手Lever

ZG200-400

ZG200-400

ZG200-400

11

调整螺杆Adjusting bolt

45

2Cr13

2Cr13

12

保  护  罩Cap

ZG200-400

ZG200-400

316



密封面材料 Sealing surface of material

堆焊Co基硬质合金 Depositing stellite


带扳手弹簧全启式安全阀外形尺寸和连接尺寸 Dimensions (mm)





Type

(DN)

do

D

K

g

g1

b

f

f1

Z- d

DN'

D1

k1

g3

g2

b1

f'

f1'

Z1-    d1

L

L1

H

A48Y-16C A44Y-16C A44Y-16P A44Y-16R

20

15

105

75



55

16

2



4-14

25

115

85



65

16

2



4-14

110

95

411

25

16

115

85



65

16

2



4-14

32

140

100



78

18

2



4-18

110

95

411

32

20

140

100



78

18

2



4-18

40

150

110



85

18

3



4-18

115

100

411

40

25

150

110



85

18

3



4-18

50

165

125



100

20

3



4-18

120

110

472

50

32

165

125



100

20

3



4-18

65

185

145



120

20

3



4-18

135

120

532

65

40

185

145



120

20

3



4-18

80

200

160



135

20

3



8-18

160

140

556

80

50

200

160



135

20

3



8-18

100

220

180



155

22

3



8-18

170

135

561

100

65

220

180



155

20

3



8-18

125

250

210



185

22

3



8-18

195

175

667

125

80

250

210



185

22

3



8-18

150

285

240



210

24

3



8-23

210

190

857

150

100

285

240



210

24

3



8-23

175

310

270



240

26

3



8-23

255

230

915

200

125

340

295



265

26

3



12-23

250

405

355



320

30

3



12-26

300

260

1,073

250

150

405

355



320

30

3



12-26

300

460

410



375

30

4



12-26

350

320

1,307

300

220

460

410



375

30

4



12-26

400

580

525



485

36

4



16-30

370

350

1,233

350

250

520

470



435

34

4



16-26

500

715

650



608

44

4



20-34

500

450

1,711

400

280

580

525



485

36

4



16-30

500

715

650



608

44

4



20-34

500

450

1,780

A48Y-25
A44Y-25
A44Y-25P A44Y-25R

20

15

105

75



55

16

2



4-14

25

115

85



65

16

2



4-14

110

95

411

25

16

115

85



65

16

2



4-14

32

140

100



78

18

2



4-18

110

95

411

32

20

140

100



78

18

2



4-18

40

150

110



85

18

3



4-18

115

100

411

40

25

150

110



85

18

3



4-18

50

165

125



100

20

3



4-18

120

110

472

50

32

165

125



100

20

3



4-18

65

185

145



120

20

3



4-18

135

120

532

65

40

185

145



120

22

3



8-18

80

200

160



135

20

3



8-18

160

140

556

80

50

200

160



135

22

3



8-18

100

220

180



155

22

3



8-18

170

135

561

100

65

230

190



160

24

3



8-23

125

250

210



185

22

3



8-18

195

175

667

125

80

270

220



188

28

3



8-26

150

285

240



210

24

3



8-23

210

190

857

150

100

300

250



218

30

3



8-26

175

310

270



240

26

3



8-23

255

230

915

200

125

360

310



278

34

3



12-26

250

405

355



320

30

3



12-26

300

260

1,073

250

150

425

370



332

36

3



12-30

300

460

410



375

30

4



12-26

350

320

1,307

300

220

485

430



390

40

4



16-30

400

580

525



485

36

4



16-30

370

350

1,233

350

250

555

490



448

44

4



16-34

500

715

650



608

44

4



20-34

500

450

1,711

400

280

620

550



505

48

4



16-36

500

715

650



608

44

4



20-34

500

450

1,780

A48Y-40
A44Y-40
A44Y-40P A44Y-40R

20

15

105

75

51

55

16

2

4

4-14

25

115

85



65

16

2



4-14

110

95

411

25

16

115

85

68

65

16

2

4

4-14

32

140

100



78

18

2



4-18

110

95

411

32

20

140

100

66

78

18

2

4

4-18

40

150

110



85

18

3



4-18

115

100

411

40

25

150

110

76

85

18

3

4

4-18

50

165

125



100

20

3



4-18

120

110

472

50

32

165

125

88

100

20

3

4

4-18

65

185

145



120

20

3



4-18

135

120

532

65

40

185

145

110

120

22

3

4

8-18

80

200

160



135

20

3



8-18

160

140

556

80

50

200

160

121

135

22

3

4

8-18

100

220

180



155

22

3



8-18

170

135

561

100

65

235

190

150

160

24

3

4.5

8-23

125

250

210



185

22

3



8-18

195

175

697

125

80

270

220

176

188

28

3

4.5

8-26

150

285

240



210

24

3



8-23

210

190

857

150

100

300

250

204

218

30

3

4.5

8-26

175

310

270



240

26

3



8-23

255

230

915

200

125

375

320

260

282

38

3

4.5

12-30

250

405

355



320

30

3



12-26

300

260

1,073

250

150

450

385

313

345

42

3

4.5

12-34

300

460

410



375

30

4



12-26

350

320

1,307

300

220

515

450

364

408

46

4

4.5

16-34

400

580

525



485

36

4



16-30

370

350

1,233

350

250

580

510

422

465

52

4

5

16-36

500

715

650



608

44

4



20-34

500

450

1,711

400

280

660

585

474

535

58

4

5

16-41

500

715

650



608

44

4



20-34

500

450

1,711

A48Y-64
A44Y-64
A44Y-64P A44Y-64R

20

10

125

90

51

68

22

2

4

4-18

25

115

85

58

65

16

2

4

4-14

96

85

297

25

16

140

100

58

78

22

2

4

4-18

32

140

100

66

78

18

2

4

4-18

110

100

310

32

20

155

110

66

82

24

2

4

4-23

40

150

110

76

85

18

3

4

4-18

130

110

322

40

25

170

125

76

95

24

3

4

4-23

50

165

125

88

100

20

3

4

4-18

135

120

352

50

32

180

135

88

105

26

3

4

4-23

65

185

145

110

120

22

3

4

8-18

155

135

425

65

40

205

160

110

130

28

3

4

8-23

80

200

160

121

135

22

3

4

8-18

175

160

570

80

50

215

170

121

140

30

3

4

8-23

100

235

190

150

160

24

3

4.5

8-23

175

160

560

100

65

250

200

150

168

32

3

4.5

8-26

125

270

220

176

188

28

3

4.5

8-25

195

195

690

150

100

345

280

204

240

38

3

4.5

8-34

200

375

320

260

282

38

3

4.5

12-30

280

265

935

A48Y-100
A44Y-100
A44Y-100P A44Y-100R

20

10

125

90

51

68

22

2

4

4-18

25

115

85

58

65

16

2

4

4-14

96

85

297

25

16

140

100

58

78

24

2

4

4-18

32

140

100

66

78

18

2

4

4-18

110

100

310

32

20

155

110

66

82

24

2

4

4-23

40

150

110

76

85

18

3

4

4-18

130

110

322

40

25

170

125

76

95

26

3

4

4-23

50

165

125

88

100

20

3

4

4-18

135

120

352

50

32

195

145

88

112

28

3

4

4-26

65

185

145

110

120

22

3

4

8-18

155

135

425

65

32

220

170

110

138

32

3

4

8-26

80

200

160

121

135

22

3

4

8-18

175

160

570

80

40

230

180

121

148

34

3

4

8-26

100

235

190

150

160

24

3

4.5

8-23

175

160

560

100

50

265

210

150

172

38

3

4.5

8-30

125

270

220

176

188

28

3

4.5

8-25

195

195

690

150

80

355

290

204

250

46

3

4.5

12-34

200

375

320

260

282

38

3

4.5

12-30

280

265

935
