QDX3-2球阀涡轮箱

产品名称:QDX3-2球阀涡轮箱

产品标签:手动涡轮箱,球阀执行器,球阀涡轮头,球阀手动装置,球阀减速箱

更新时间:2021/9/24 16:01:49

上一个产品: QDX3-2蝶阀涡轮箱

下一个产品:QDX3-3蝶阀单级涡轮箱

点击这里给我发消息点击这里给我发消息

电子样本:



产品详情

      QDX3-2球阀涡轮箱产品是一种90°回转型驱动装置,手动涡轮箱,球阀执行器,球阀涡轮头,球阀手动装置,球阀减速箱适用于小规格的球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°转角。产品可配套蝶阀DN50-DN100 共有4个规格,球阀可配套DN15-DN50 共有4个规格.单级蝶阀蜗轮箱是一款用于阀门驱动开关连接传动的作用,常用于阀门驱动,减速机,风阀等。上海禹轩生产的蜗轮头具有耐磨,耐用,不卡等优质特点,欢迎来人来厂实地考察选用。除了常规蜗轮头外我们还生产全系列阀门蜗轮箱,防盗蜗轮箱,电动涡轮箱,不锈钢涡轮箱,阀门伞齿轮等阀门及配件产品。

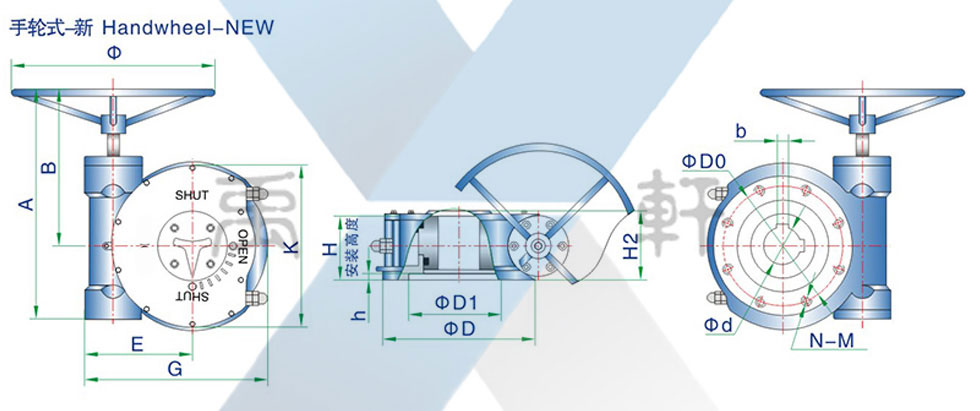

 QDX3-2球阀涡轮箱连接外形尺寸


    QDX3-2球阀涡轮箱-部分回转型阀门手动装置技术参数

型号

2

3

4

5

6

6D

7

8

9

技术参数

速比

30: 1

42: 1

43: 1

54: 1

64:1

72:1

78:1

76:1

89:1

入力矩

80

80

130

130

165

165

195

220

220

出力矩

380

750

1400

1755

2640

2970

3750

4180

4900

限位调整

±5°

±5°

±5

±5°

*5°

*5*

±5°

*5°

*5°

 ON

80-100

125-150

200-250

300-350

400-450

450

500-600

700

800

球阀 ON

50

80

100

150

200

250

250-300

350

400

连接尺寸

法兰外D)

90

125

150

175

210

230

260

300

350

接孔中心 (Do)

70

102

125

140

165

185

200

254

298

凹面 (D1xh)

55x4

70x4

85x4

100x4

130x5

150x5

160x5

200x5

230x5

- (N\M)

4-M8

4-M10

4-M12

4-M16

4-M20

4-M20

8-M16

8-M16

8-M20

标准抽孔 (d)

16

24

30

36

40

45

50

60

80

键宽x键高x条数NO.x 90°

5x5

X1

8x7

X1

10x8

X1

12x8 x1

12x8 x2

14x9 x2

16x10 X2

18x11

X2

22x14 x2

轴孔

1418

2226

2832

3238

3842

4248

4555

5565

7075

20

36

40

4548

5860

70

8590

安装 (H)

52

62

68

75

105

110

110

120

135

件手轮 (Φ)

200

250

280

320

350

400

400

520

520

链轮  (Φ2)

200

300

400

外型尺寸

A

200

235

265

322

368

413

433

554

615

B

144

167

188

215

254

270

278

379

419

C

128

150

160

219

243

260

248

345

394

E

76

96

115

139

170

181

192

224

250

G

132

169

203

245

292

314

338

378

433

H2

70

74

88

97

125

131

128

154

152

K

112

146

175

212

243

266

292

330

382
